テレパソを作ってみよう！その４

公開日:2004/11/27

■ＤＶＤドライブ関連の加工今回のテレパソ作成にあたり、「テレビデオの佇((たたず))まいをなるべく残す」と言うことを自分に課しました。折角、自作ケースで作っているのに、それが如何にもＰＣに見えてしまったらそのケースを使っている意味がないと考えたからです。ｉＭｉｋｅはｉＭａｃに似せて作ろうとした結果なのであれでＯＫなのかも知れない。しかし、私の作りたいＰＣは「テレビの見れるＰＣ」ではなく、「テレビの形をしたＰＣ」なのである。そうなるとｉＭｉｋｅのようにドライブ類を外に出す訳には行かない。そこで目をつけたのがビデオの取り出し口である。あの取り出し口からＤＶＤドライブのトレイを出す事は出来ないであろうか？また通常のＰＣと違い、ＤＶＤドライブが外から見えないため、イジェクトボタンを押す事が出来ない。そんな問題も含め、作業を開始した。

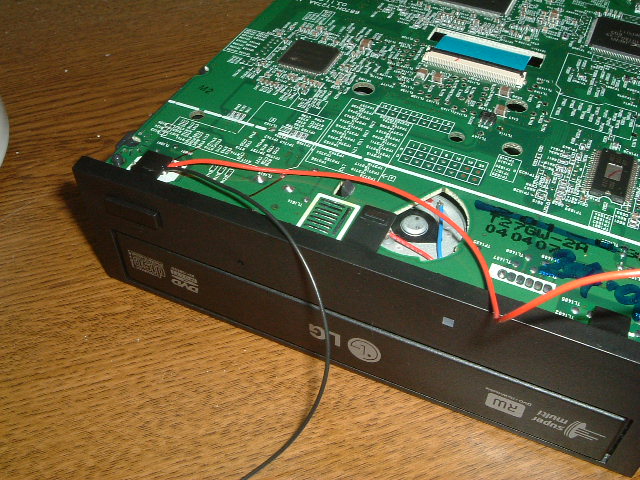

	イジェクトボタンが外から押せない問題については、イジェクトスイッチを移設することで解決できると考えた私は早速、ＤＶＤドライブを分解。イジェクトスイッチに電線をハンダした。

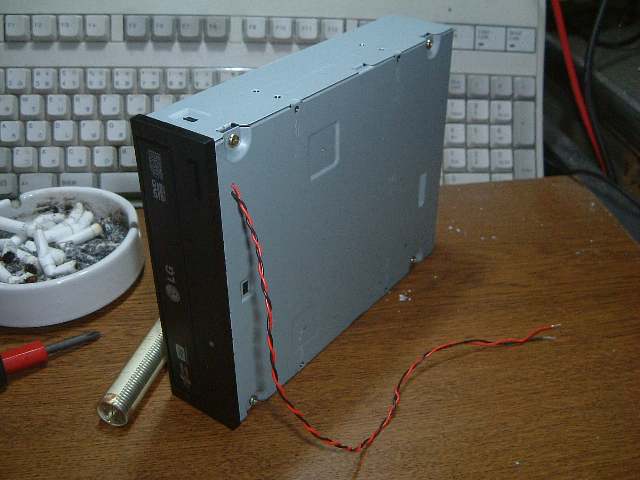

	外装にも穴を開け、電線を外へ導き出す。これでＤＶＤドライブの加工は終了。

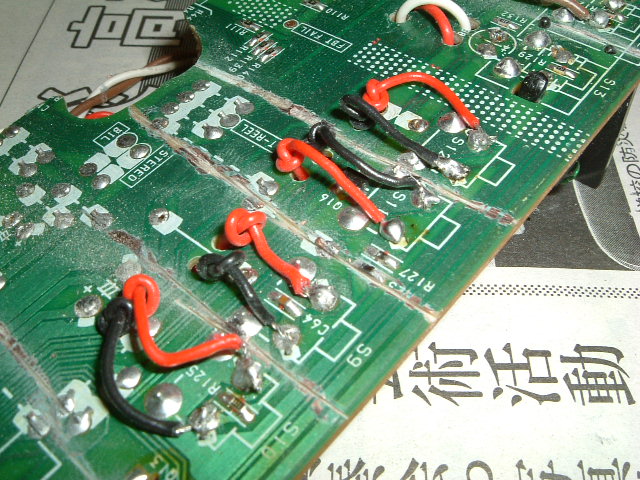

	前面パネルに付属していたスイッチ類の並ぶ基盤に対し、先ほどのイジェクトボタンの電線を結線する。こうすることにより、前面パネルのボタンを操作することにより、ＤＶＤドライブのイジェクト機能を使う事が出来る。同様に液晶モニタの画質や上下左右の調整を行なうボタンもこの基盤に結線されている。結線された電線には途中にコネクタを噛ませてあり、ＤＶＤドライブ等と基盤を独立させることが出来るようにした。なお、基板上に汚く彫られた溝は、基板上の回路を切断し、スイッチ自体の回路を独立させるために付けてあるものだ。

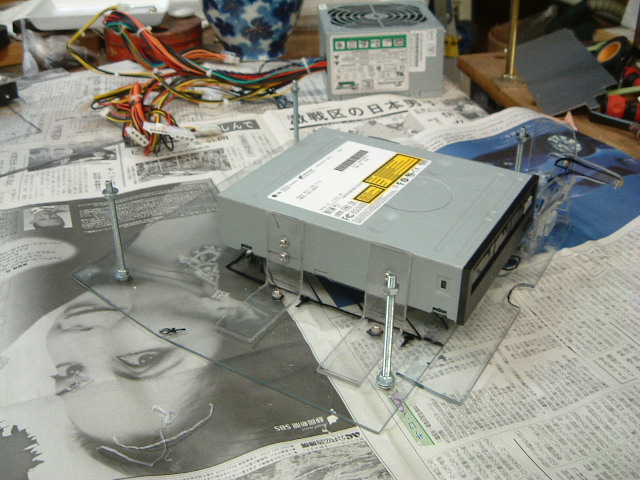

	底部パネルのために作成した底板にＤＶＤドライブを固定した。固定にはやはり塩ビ版を使用している。塩ビ版は折り曲げるのも簡単に出来る加工のし易さと、ある程度の強度を持たすことが出来るので本当に便利である。４本のボルトが見えると思うが、これは２階部分にあたる塩ビ版を支える支柱の役割をする。２階部分にマザーボード、３階部分にはＨＤＤと電源を設置する。つまり、この部分が１階部分にあたる。

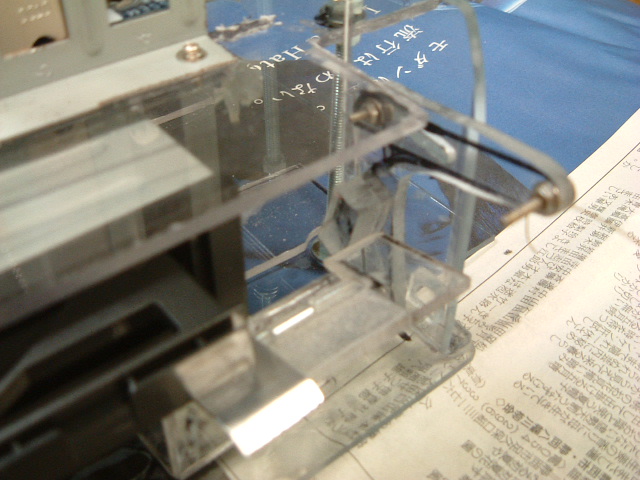

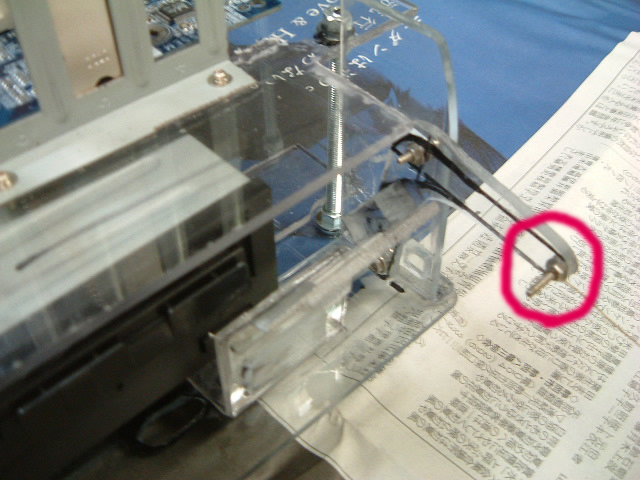

	ＤＶＤドライブのトレイが出てくる瞬間にビデオの挿入口の扉を開かないとトレイは外に出てこれない。その問題を解決するため、左記のような機構を自作してみた。これはＤＶＤドライブのトレイがまだ出ていない状態。赤で丸く囲んだ部分がビデオ取り出し口のフタを開ける役割をしている。
	これがトレイが出てきた状態である。静止画ではなかなか判り辛いと思うので、動画でどうぞ。　動画１　ゆっくり編　動画２　早い編
■マザーボードの設置これからはマザーボードの設置に向けての加工をはじめる。このフェーズでの最大の問題は拡張ボードの固定をどうするかと言う事である。前回のおかもちサーバーを見ていただくと判るのであるが、拡張ボードはマザーに指しっぱなしで特に固定はしていない。すると振動などで拡張ボードが少しでも動くとＰＣ自体がハングアップしてしまうのである。それを回避するため、これまた現在の勤務先から頂いたサーバー機を分解することからこのフェーズは始まる。

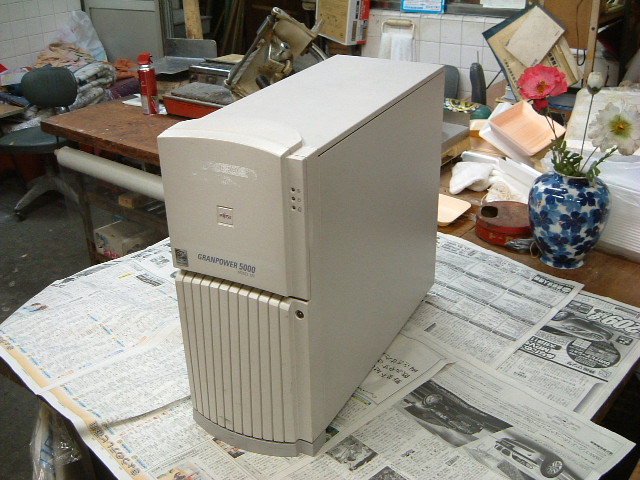

	これが客先から頂いたサーバー機である。当時はウン百万円したと言う話だ。 MMX PentiumIIのDualCPUである。

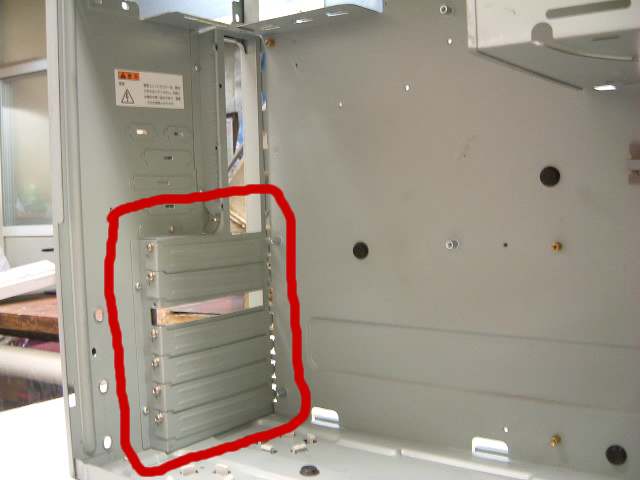

	今回、私の欲しい部品は赤で囲んだ部分のみ。この部分を切り出して拡張ボードを固定するのである。

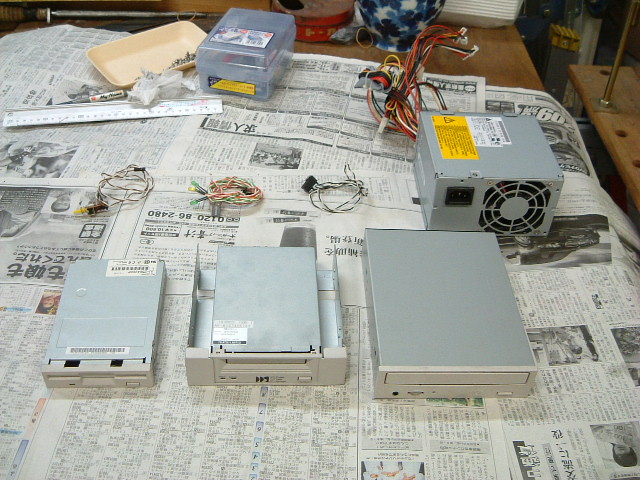

	副産物として色々なパーツをゲットした。ＦＤＤ、ＣＲ－ＲＯＭ、電源、スイッチ類やＬＥＤなどだ。特殊なところでＤＡＴドライブなどもある。おかもちサーバーのバックアップに使えるかな？

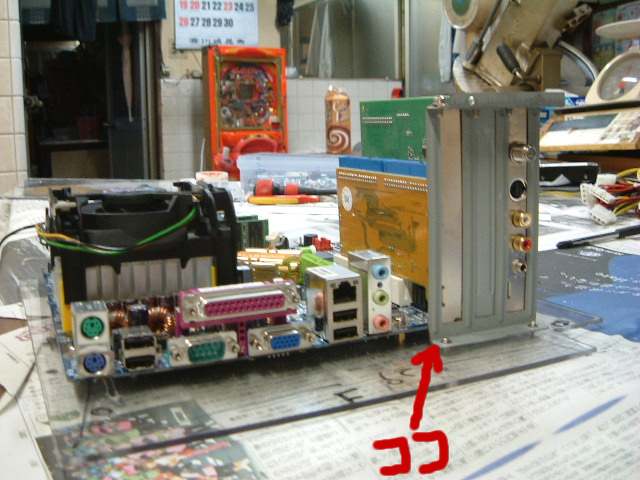

	先ほどのパーツは赤矢印の部分に使用されている。たったこれだけの為にサーバー機を使用している。何とも贅沢なことである。
つづく…
