| テレパソを作ってみよう！ その７ |
公開日:2004/12/18
| ■内部結線、スピーカー、リモコンのセット 今回の自作も終演を迎えようとしている。 | |

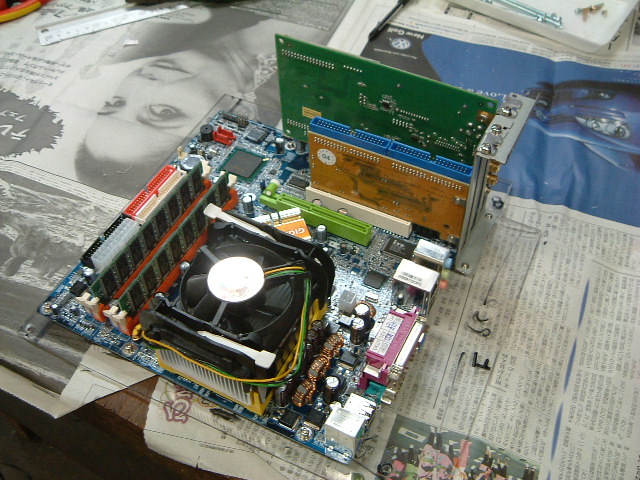

 | 拡張ボードが２枚刺さっているのが判ると思う。 手前の茶色の基盤と水色のコネクタが付いているのがＲＡＩＤコントローラである。 その奥の緑色の基盤がテレビキャプチャーボードである。 |

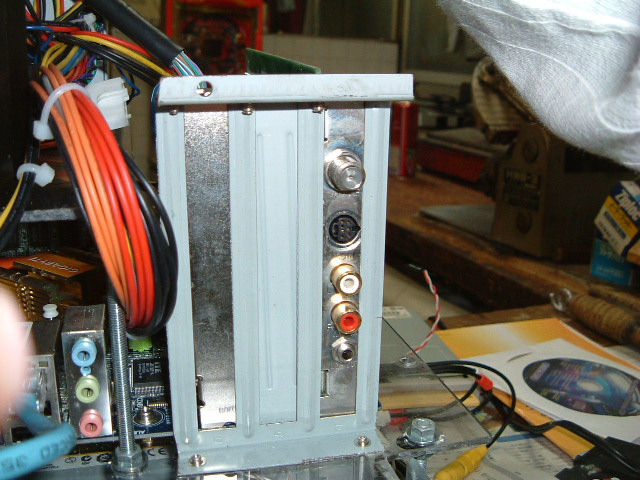

 | テレビキャプチャーボードには左図のように端子が付いている。 上からアンテナ線、Ｓ端子(映像取り込み用）、そして音声取り込み用のＲＣＡ端子である。 その下はリモコン用の端子らしいが今回は別の方法でリモコン操作を行なうので使わない。 |

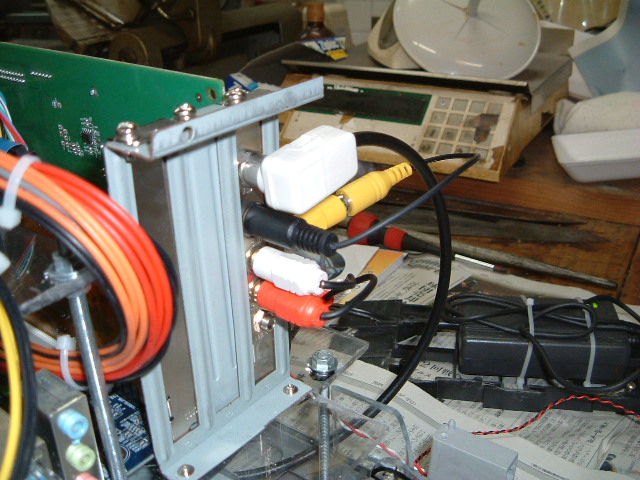

 | それぞれの線を繋いでみた。 アンテナ線、ＲＣＡケーブル共に先に作成した外部インターフェースへそれぞれ結線されることで、筐体の外からの信号を受け取ることが出来る。 |

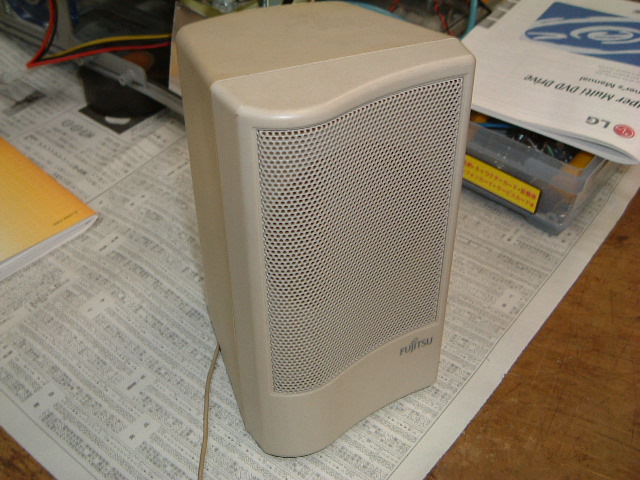

 | ここまで来て、スピーカーが無いことに気が付く。 当初、テレビデオを分解した時のスピーカーが見当たらない。何処かにしまい込んでしまったようだ。 仕方がないので私が最初に買った富士通のＰＣに付属していたスピーカーを直接接続して見ると音が小さい。どうもアンプを通さないと大きな音では再生出来ないようだ。 ちなみに私はメインＰＣではもっぱらヘッドフォンで音を聞いているのでアンプと言うものが必要だと言う概念がすっかりなくなっていた。 |

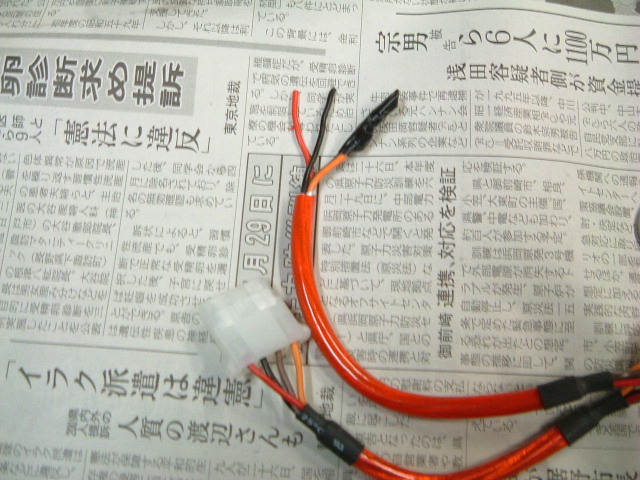

 | スピーカーのアンプの電源は６ＶのＡＣアダプターによる供給されているのだが、今回はスピーカー、アンプ共に筐体内に内臓しなければならず、ＡＣアダプターによる電源供給は難しい。 仕方がないので電源の分配コードを買ってきた。 写真の通り、電源コードは４本ある。 中央の２本はグラウンド。両端の２本の内、１本は１２Ｖ、１本は５Ｖの電源が来ている。 若干の容量不足だが５Ｖの線を取り出して… |
 | アンプの基盤に直接ハンダ付けした。 |

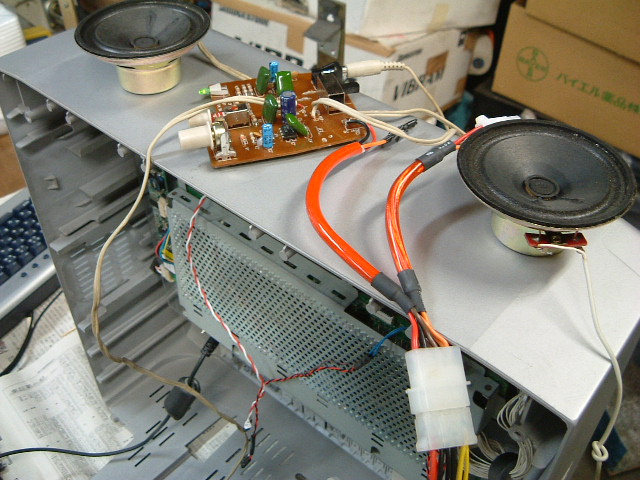

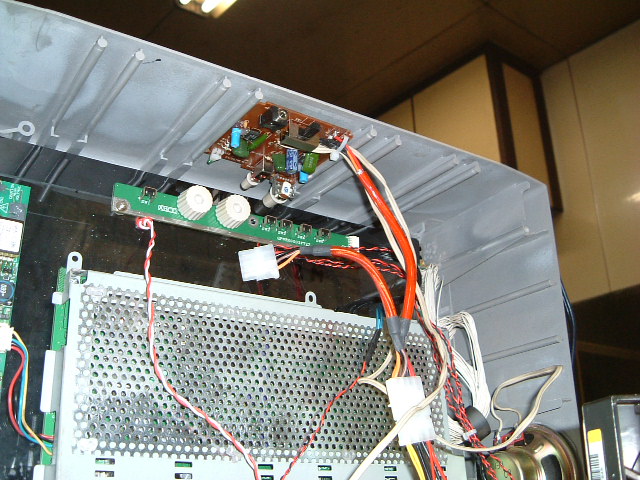

 | スピーカーはテレビデオ時代から本来スピーカーがあった場所へ収め、アンプの基盤は全面パネルの天井部分に設置した。 |

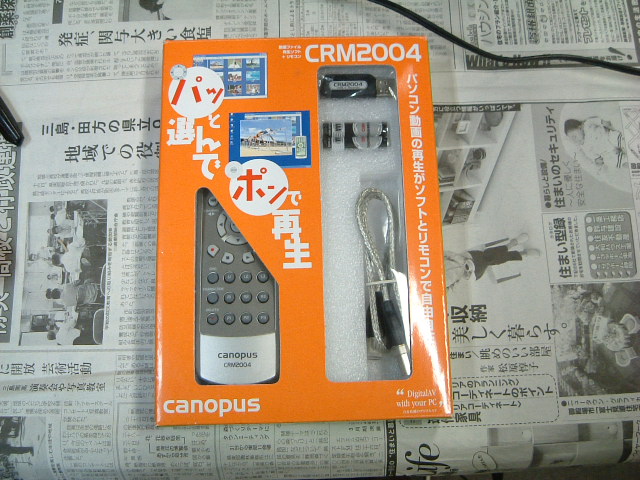

 | リモコンはＴＶキャプチャーボードと同メーカーであるカノープス製ＣＲＭ２００４を使用する。 ＵＳＢに受光部を設置してドライバーを設定するだけなので簡単だ。 これだけでパソコンと言うよりテレビと言う雰囲気がグッとしてくる。 |
| ■インストール作業 ハードまわりの作業はこれにて終了したので、ソフトまわりの作業に入る。 | |

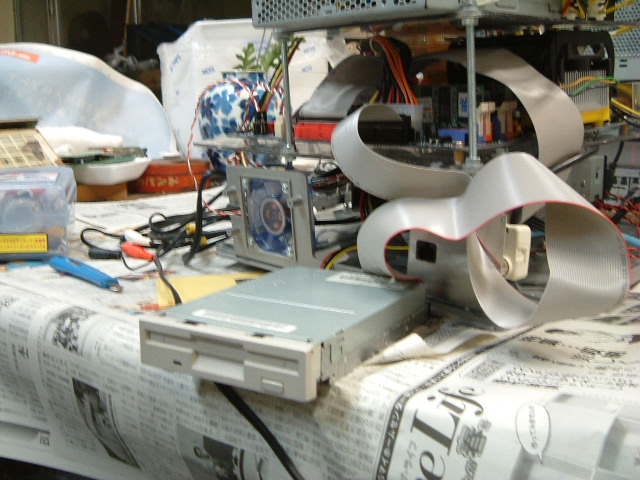

 | 前述のＨＰによれば、ＲＡＩＤドライバのインストール時にＦＤＤが必要と書いてあったので、貰ったサーバーに付いていたＦＤＤを一時的に繋いだ。 |

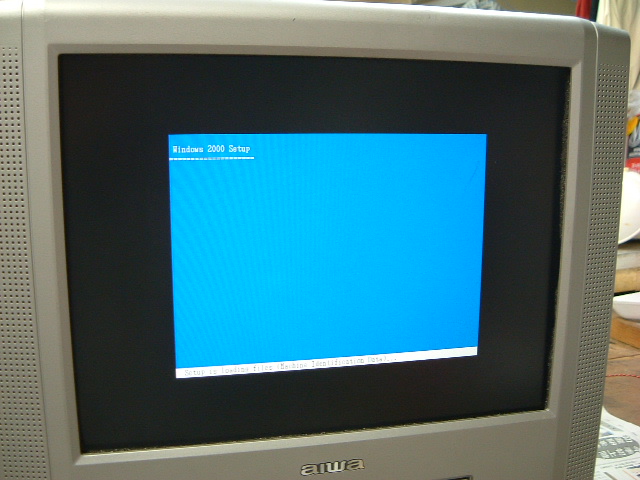

 | いつものようにＢＩＯＳのブート順をＣＲ－ＲＯＭに変更後、Windows2000のＣＤをセットして電源を立ち上げる。 すると「Windows2000 Setup」と画面が表示されるので間髪入れずに「Ｆ６」を押下してしばし待つと… |

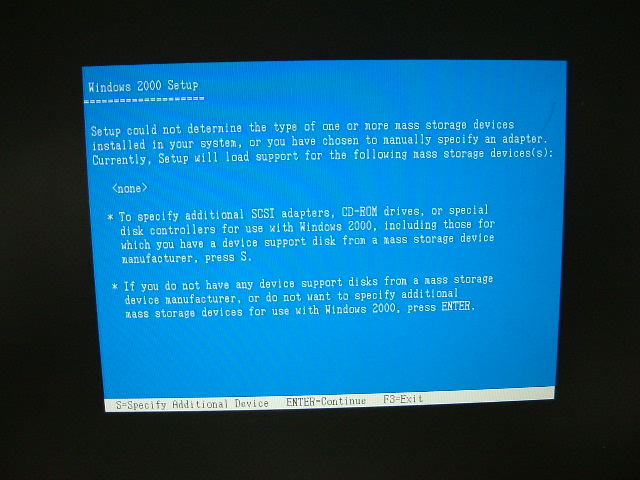

 | 左記のような画面が表れる。 これは今は懐かしいＳＣＳＩドライバやＲＡＩＤドライバをインストールするための画面である。 おもむろにＳキーを押下すると… |

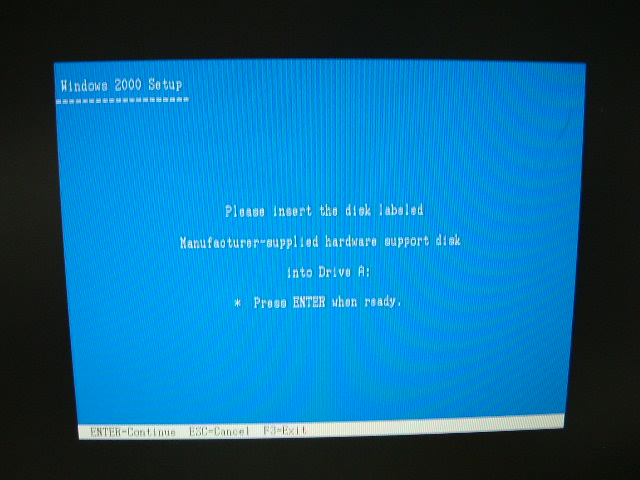

 | 「ドライブＡにハードウェアメーカが提供しているサポートディスクをセットしなさい」的なメッセージが表示される。 書き忘れましたが事前にフロッピーを一枚用意して、ＲＡＩＤコントローラ付属のＣＤからドライバをフロッピーにコピーしておいてください。 フォルダなどは作らず、ルートにコピーするのがコツである。 |

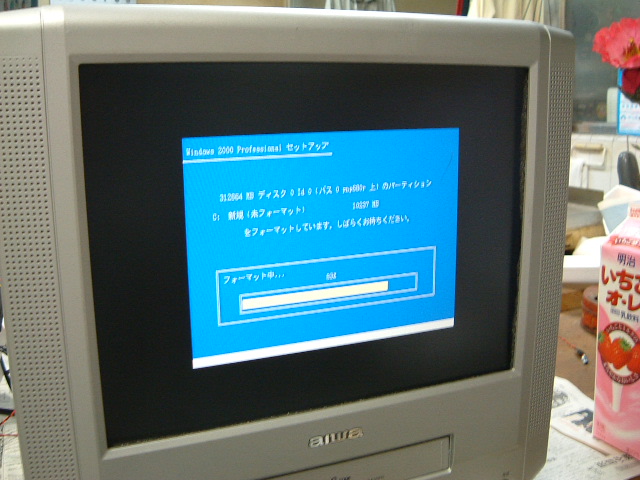

 | この作業が終わると２台のＨＤＤは１台のＨＤＤとして認識され、通常のインストール作業へと進みます。 |

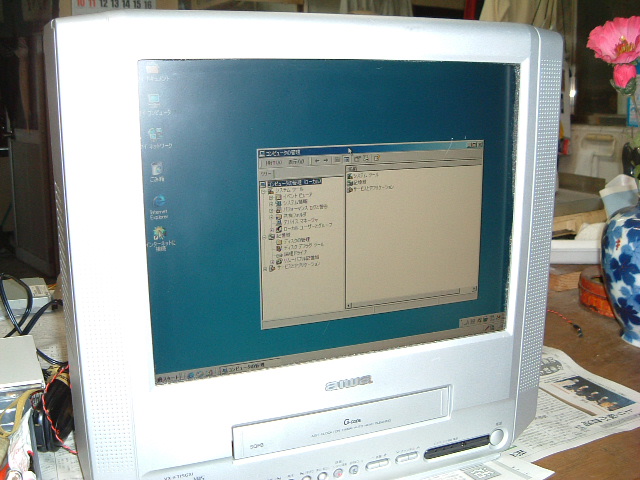

 | ＲＡＩＤおよびＯＳのインストールが完了しました。 |
